概要
X線光電子分光分析装置(ESCAまたはXPS)は、表面数nmの元素及び化学状態を分析することが可能な装置です。高分解能スペクトルによる化学状態の分析事例を紹介します。
![](https://www.tosoh-arc.co.jp/wp-content/uploads/2023/05/word-image-1421-1.jpeg)
分析事例
ナフチルフェニルビフェニルジアミン(NPD、図2)及び、銅フタロシアニン(CuPc、図3)のC1s、N1s高分解能スペクトル結果をそれぞれ示します(図4~7)。
![](https://www.tosoh-arc.co.jp/wp-content/uploads/2013/10/1208-01-1.png)
![](https://www.tosoh-arc.co.jp/wp-content/uploads/2013/10/1208-02-1.png)
1)ナフチルフェニルビフェニルジアミン(NPD)

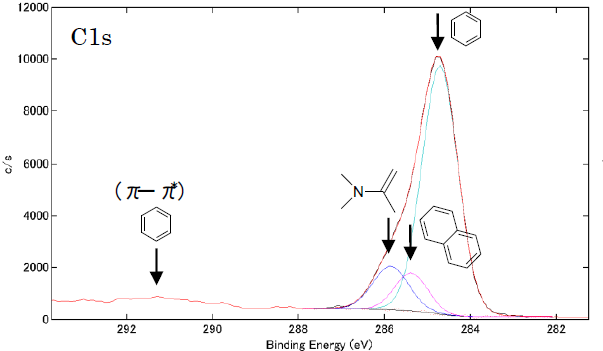

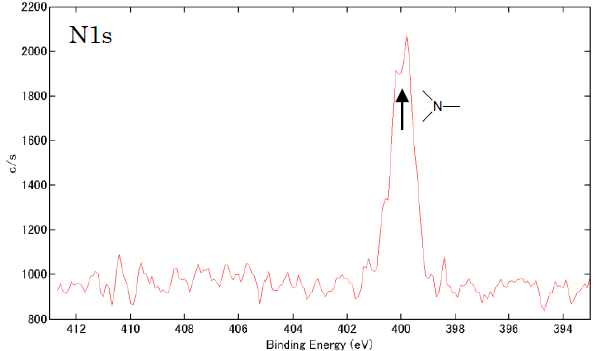

C1s高分解能スペクトル(図4)において、結合様式の異なる3種類のピークに分離できました。また、高エネルギー側に芳香族由来の(π-π*)サテライトピークが検出されました。N1s高分解能スペクトル(図5)では、(π-π*)サテライトピークが検出されないことから、共役環内にNが存在しないことが判ります。
![](https://www.tosoh-arc.co.jp/wp-content/uploads/2013/10/1208-01-3.png)
【図4】 NPDのC1s高分解能スペクトル
![](https://www.tosoh-arc.co.jp/wp-content/uploads/2013/10/1208-02-5.png)
2)銅フタロシアニン(CuPc)

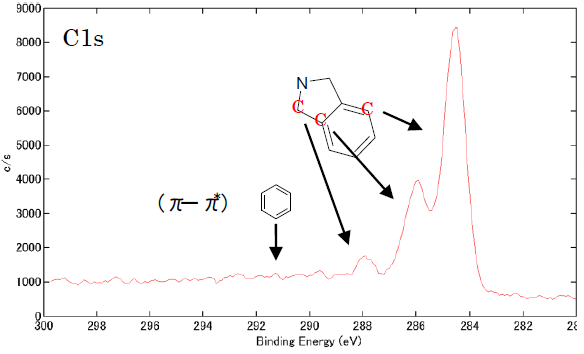

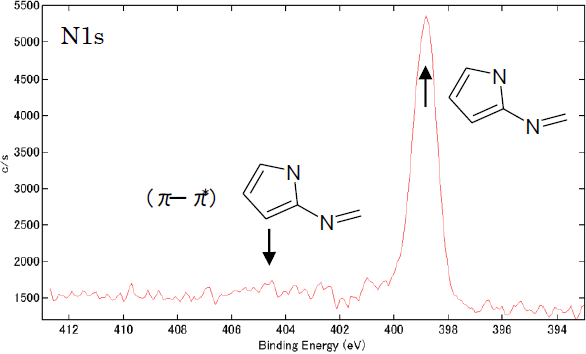

C1s高分解能スペクトル(図6)において、3つのピークと(π-π*)サテライトピークが検出されました。また、N1s高分解能スペクトル(図7)では、共役環内のN由来の(π-π*)サテライトピークが検出されており、分子構造を反映したスペクトルが得られております。
![](https://www.tosoh-arc.co.jp/wp-content/uploads/2013/10/1208-01-5.png)
![](https://www.tosoh-arc.co.jp/wp-content/uploads/2013/10/1208-02-7.png)
適用分野
フラットパネルディスプレイ、その他有機製品
キーワード
有機積層膜、有機薄膜、有機物
