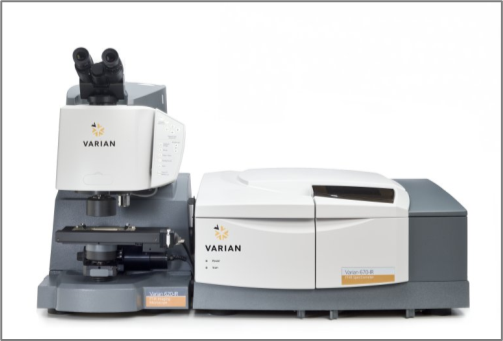

イメージング顕微FT-IR 物質分布の解析、微小異物の同定

概要

　イメージング顕微FT-IRは、マルチチャンネル検出器（1,024素子）を搭載し、測定面内における微小異物の同定や成分の分布を、一度の測定で直接解析することができます。
　また、１～５μｍの空間分解能で高精細なIRイメージングを取得できます。
　従来の単素子型検出器では困難であった、μｍオーダーのIR分析が可能です。

主なスペック

イメージングIR

• 透過、反射、ATR
• 波数範囲　4000～900 cm^-1
• 最高波数分解能　0.1 cm^-1
• 測定範囲
  ATR　35 × 35　μｍ
  透過　175 × 175　μｍ
• 素子分解能
  ATR　　　　1.1 × 1.1　μｍ／１素子
  透過、反射　5.5 × 5.5　μｍ／１素子

応用例

1．成分の分布解析

• 包装材等に使用される積層フィルムについて、層ごとのポリマー種同定
• ポリマーブレンドによる海島構造等の相構造について、ポリマー種別の解析が可能
• 熱や光劣化等によって生成するC=O，OH基等の官能基分布について、深さ方向の解析が可能
• プラスチック中添加剤の分布を解析でき、ブリード、移行といった現象を追跡可能

2．微小異物の同定

• μｍオーダーの粒子の IRスペクトルを取得可能（下図）であり、微小異物の物質同定が可能
• 分析対象　プラスチック・ゴム成形体、電子材料、薬品、食品、金属・セラミックス表面など
