概要
GPC(SEC)にFTIR検出器を用いることにより、特定の官能基に由来する赤外吸収ピークから、その官能基の濃度分布を求めることが可能となります。これを用いれば、異なるポリマーをブレンドした試料について、各々に関する情報を同時に得ることができます。ここでは、2種類のポリマーをブレンドした試料について、そのままGPC-FTIR測定するだけで各々の分子量を求める例を示しました。
内容のご紹介
ポリフェニレンエーテル(PPE)は、各種工業材料として用いられていますが、耐衝撃性が劣ることから、その改良のために他のポリマーとアロイ化して用いられます。このようなPPEは「変性PPE」と呼ばれています。今回は、最も代表的なアロイであるPPE/ポリスチレン(PS)モデル試料について分析を行いました。
1．試料
PPE／PSの溶液ブレンド (PPE : Mw=35,000, PS : Mw=170,000)
2．分析条件
カ ラ ム ： TSKgel GMHXL (7.8mmφ×30cm) 2本 (東ソー製)
溶 離 液 ： クロロホルム(関東化学製HPLC級)
カラム温度 ： 40℃
流 速 ： 1mL/min
試 料 濃 度 ： 2mg/mL
注 入 量 ： 300μL
3．結果

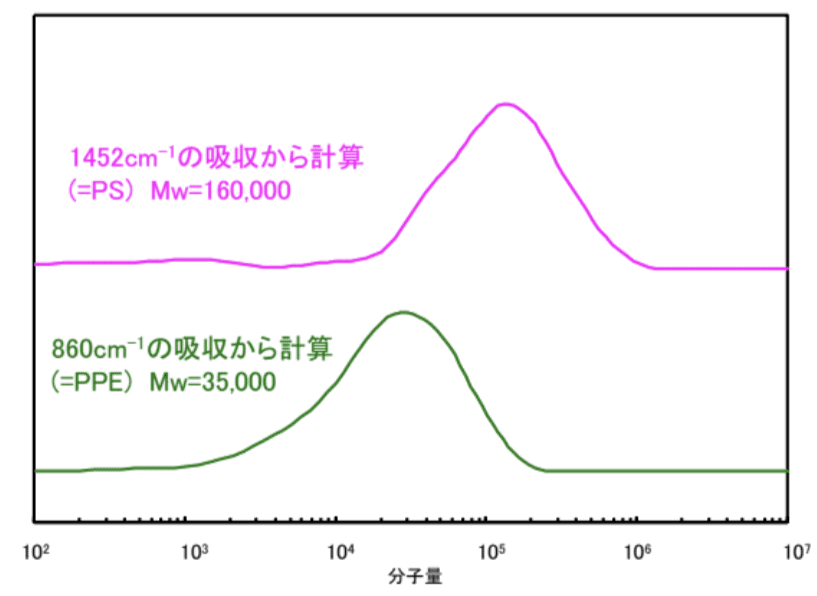

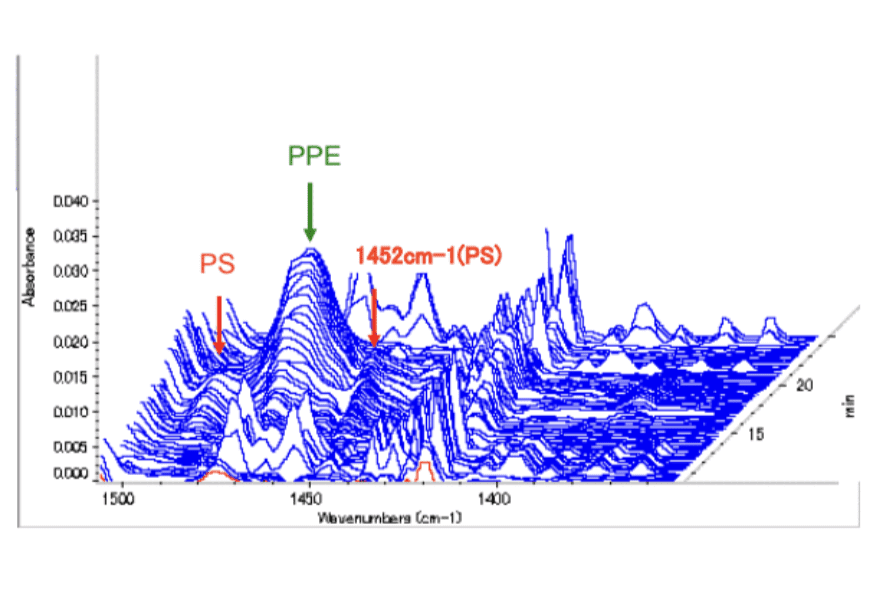

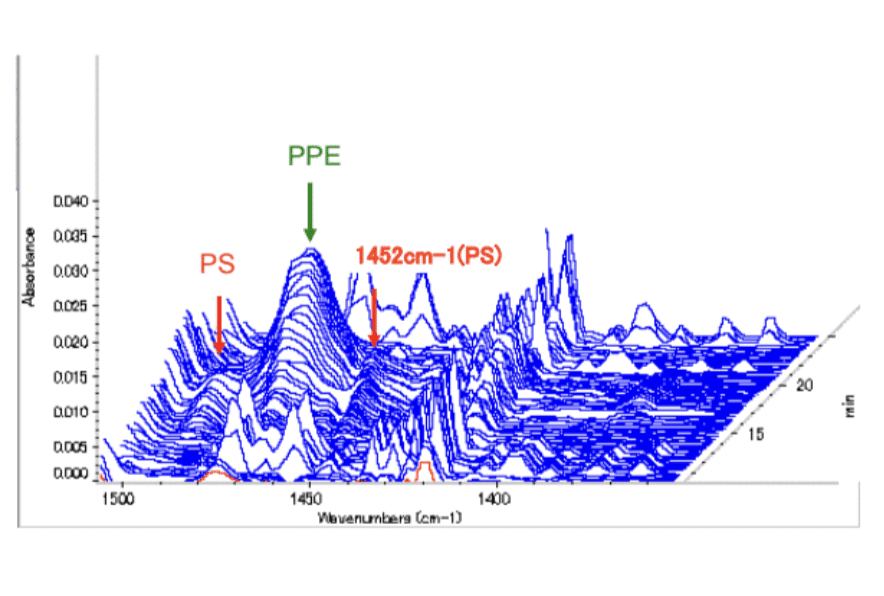

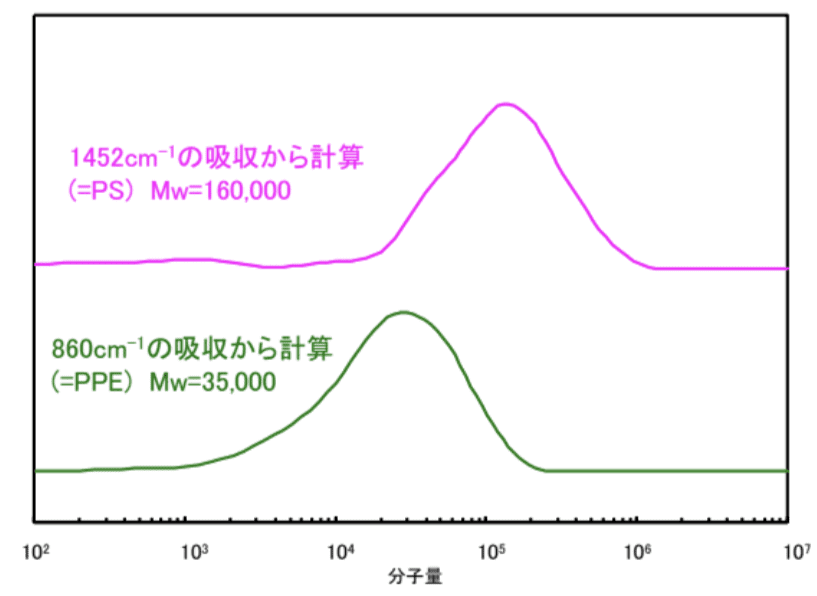

PPE/ PSブレンド試料のGPC-FTIRによる 3D-クロマトグラムを図1に示します。図1は、1350～1500cm-1付近の吸収ピークの溶出曲線を示しています。今回は、1452cm-1(=PS)と860cm-1(=PPE；未表示)の吸収を用いて分子量を計算しました。各波数の溶出曲線から得られた分子量分布曲線を図2に示します。両者の分子量が良好に測定できていることがわかります。
適用分野
プラスチック・ゴム
キーワード
PPE、PS、PSt、ポリフェニレンエーテル、ポリスチレン
